Qopqoqli quvurlar neft-kimyo, HVAC, energiya ishlab chiqarish, sovutish va energiya kabi sohalarda issiqlik almashinuvchilarida hal qiluvchi rol o'ynaydi. Quvurlarning sirt maydonini oshirib, qanotli quvurlar issiqlik uzatish samaradorligini sezilarli darajada yaxshilaydi, bu tizimlarga energiya sarfini kamaytirish bilan birga yaxshi ishlashga imkon beradi. Quyida global miqyosda eng ko'p ishlatiladigan qanotli quvurlar turlari keltirilgan.
Qanotli quvurlar turlari
Asosiy dizayn xususiyatiG tipidagi qanotli quvurtrubkadagi kesilgan-spiral yivlarga qanotlarni kiritish va payvandlash. G-kanatlar yuqori haroratlarda ishlatilishi mumkin va ular juda bardoshli. Ushbu turdagi issiqlik moslamasining asosiy cheklovi yivlarni joylashtirish uchun minimal devor qalinligi 1,65 mm bo'lishi kerak. Biroq, G-finlar 400 darajagacha bo‘lgan haroratga bardosh bera oladi va yaxshi o‘tkazuvchanlik uchun uglerodli po‘lat qanotlar bilan birlashtirilishi mumkin.
Materiallar: Asosiy quvurlar odatda uglerodli po'latdan, zanglamaydigan po'latdan, misdan va boshqalardan tayyorlanadi, qanotlar odatda alyuminiy, mis yoki mis qotishmalaridan tayyorlanadi.
Ilovalar: Neft-kimyo zavodlari, yuqori haroratli havo isitgichlari, qozon uskunalari-.
Yuqori-chastotali payvandlangan qanotli quvurlarpo'lat quvurlarga yuqori-chastotali qarshilikli payvandlash yordamida spiral tarzda payvandlanadi. Bu qanotli quvurlar yuqori issiqlik uzatish koeffitsientiga ega, qanotlari qalinroq va boshqa qanotli quvurlarga qaraganda mustahkamroqdir. Qanotlar shikastlanishga kamroq moyil bo'lib, xizmat muddatini uzaytiradi va mukammal chidamlilik va bosimga chidamli bo'ladi.
Material: Zanglamaydigan po'lat, karbonli po'lat.
Ilovalar: Elektr stantsiyalari, issiqlik almashinuvchilari, iqtisodchilar, sanoat qozonlari
Yuqori-chastotali payvandlangantishli qanotli quvurlaruzluksiz qanotlarni hosil qilish uchun avvalo metall chiziqni yuqori{0}}chastotali tok yordamida taglik trubasiga payvandlash, so‘ngra bir vaqtning o‘zida yoki so‘ngra mustahkamlikni yuqori-issiqlik o‘tkazuvchanligi bilan birlashtirgan tishli qanotlarni yaratish uchun qanotlarning yuqori qismini kesib, cho‘zish orqali ishlab chiqariladi. Ushbu turdagi qanot havo oqimining turbulentligini oshiradi va issiqlik uzatish samaradorligini oshiradi.
Material: Karbonli po'lat, zanglamaydigan po'lat
Ilovalar: Yuqori -samarador sanoat issiqlik almashinuvchilari
H turi qanotli quvur, shakli "H" harfiga o'xshash bo'lib, payvandlash (odatda yuqori-chastotali payvandlash yoki lazerli payvandlash) ikkita simmetrik tayanch trubkasi va to'rtburchaklar fin yordamida yig'iladi. To'rtburchaklar qanot ikki tayanch trubkasi orqali o'tishi va bir-biriga payvandlanishi uchun ikkita mustaqil oqim kanalini hosil qilish uchun o'rtada kesiladi. Fin oluklari chang to'planishini kamaytiradi, o'rtacha issiqlik uzatish koeffitsientini yaxshilaydi va spiral qanotlarning yonib ketishini oldini oladi.
Materiallar: Karbonli po'lat, ND po'lat, zanglamaydigan po'lat
Ilovalar: Elektr stansiyasi qozonlari, yuqori-chang chiquvchi gaz muhitlari.
L{0}}Oyoq qanotli trubka metall chiziqlarni L{1}}shaklidagi nayzalarga aylantirib, so‘ng ularni spiral tarzda tayanch trubkaga o‘rash va oxir-oqibat gidravlik kengayish yordamida ferrul va taglik trubkasi o‘rtasida mahkam o‘rnashib olish yo‘li bilan tayyorlanadi. Ushbu turdagi ulanish issiqlik uzatish qobiliyatini maksimal darajada oshiradi va trubaning korroziyaga chidamliligini oshiradi. L{4}}shaklli qanotlar 150 dan 170 darajagacha bo'lgan haroratga bardosh bera oladi.
Materiallar: Asosiy trubka karbonli po'lat yoki mis qotishmasi bo'lishi mumkin; qanotlari alyuminiy yoki misdir.
Ilovalar: HVAC, havo sovutgichlari, issiqlikni qayta tiklash tizimlari.
"L"-shaklidagi qanotli quvurlarni ishlab chiqarish usuliga o'xshab, "LL"-shaklidagi qanotlar asosiy trubkani to'liq o'rab turgan elliptik asosga ega bo'lib, korroziyaga mukammal qarshilik ko'rsatadi. Maksimal ish harorati "L"-shaklidagi issiqlik qabul qiluvchilar bilan taxminan bir xil. Bir-biriga o'xshash "L"-shaklidagi issiqlik qabul qiluvchi dizayni harakat va ajralishni oldini olish uchun bir-biriga o'ralgan qanotlarga ega.
Materiallar: Asosiy quvurlar odatda po'lat yoki zanglamaydigan po'latdan yasalgan; qanotlari alyuminiydan qilingan.
Ilovalar: Korroziy muhitlar, havo isitgichlari, sanoat sovutgichlari.

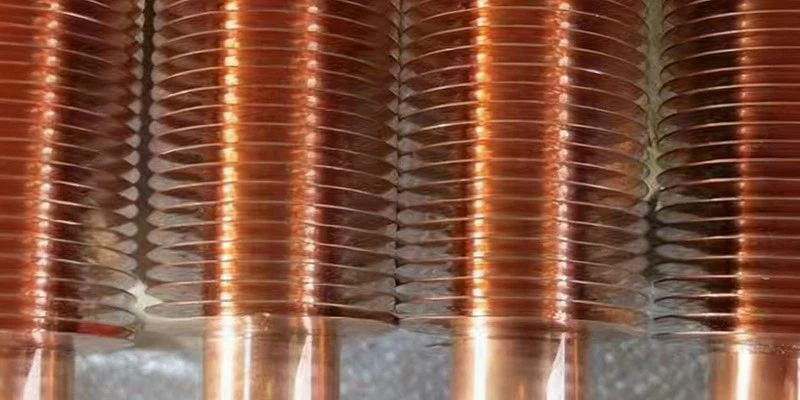

Ekstrudirovka qilingan qanotli quvurlar, shuningdek, rulonli qanotli quvurlar yoki integral qanotli quvurlar sifatida ham tanilgan, "integral shakllantirish" bilan tavsiflanadi. Qattiq mandrel (yoki qolip) taglik trubasiga kiritiladi, tashqi devordagi roliklar esa bosim o'tkazadi va aylanadi. Katta bosim ostida, taglik trubkasining metalli rulonlardagi yivlarga majburlanadi, bir xil materialning qanotlarini hosil qiladi va taglik trubkasi bilan uzviy bog'lanadi. Ushbu qanotli quvurlar silliq sirt, past oqim qarshiligi, korroziyadan mukammal himoya va yuqori issiqlik o'tkazuvchanligi kabi afzalliklarga ega.
Material: Mis, alyuminiy va alyuminiy qotishmalari
Ilovalar: Dengiz platformalari, kimyo zavodlari, havo-sovutiladigan issiqlik almashtirgichlar
Bimetalik kompozit qanotli quvurlar alyuminiy naychani po'lat yoki zanglamaydigan po'latdan yasalgan taglik trubkasi ichiga kiritish orqali amalga oshiriladi. Ixtisoslashgan prokat tegirmonida yuqori bosimli rulolar alyuminiyni tashqariga chiqarib, qanotlarni hosil qiladi, alyuminiy ham, po'lat ham plastik deformatsiyaga uchraydi. Bu ikki material o'rtasida qattiq, choksiz metallurgiya aloqasini yaratadi. Natijada, 280 darajagacha bo'lgan haroratga mos keladigan, kuchli bosimga chidamlilik va ajoyib issiqlik uzatish ko'rsatkichlarini birlashtirgan bardoshli, yuqori samarali qanotli quvur paydo bo'ldi.
Materiallar: Asosiy trubka odatda karbonli po'latdan yoki zanglamaydigan po'latdan yasalgan; qanotlari alyuminiy yoki misdan qilingan.
Ilovalar: Havo sovutgichlari, elektr stantsiyasining turbinasi sovutish.
To'g'ri finli trubkani tanlash
To'g'ri qanotli quvur dizaynini tanlash quyidagilarni hisobga olishni talab qiladi:
- Ishlash harorati va bosimi
- Suyuqlik turi (havo, gaz, neft, bug ', sovutgich)
- Atrof-muhit korroziya darajasi
- Istalgan issiqlik uzatish samaradorligi
- Byudjet, texnik xizmat ko'rsatish va xizmat muddati talablari
Muhandislar payvandlangan, oʻrnatilgan yoki mexanik bogʻlangan qanot turi tizimning uzoq muddatli talablariga eng mos kelishini aniqlash uchun koʻpincha termal tahlillarni amalga oshiradilar.
TORICH zamonaviy sanoat ehtiyojlarini qondirish uchun mo'ljallangan ilg'or qanotli quvurlar yechimlarini taklif etadi. Bizning asosiy qanotli trubka mahsulotlari qatoriga quyidagilar kiradi: oʻrnatilgan qanotli quvurlar, H-tipli qanotli quvurlar, yuqori-chastotali payvandlangan qanotli quvurlar, ekstrudirovka qilingan qanotli quvurlar va boshqalar.
Ushbu mahsulotlarning har biri qattiq sifat nazorati ostida ishlab chiqariladi va ishonchlilik, ishlash va uzoq xizmat muddatini ta'minlaydigan keng qamrovli sinov hisobotlari bilan birga keladi.
